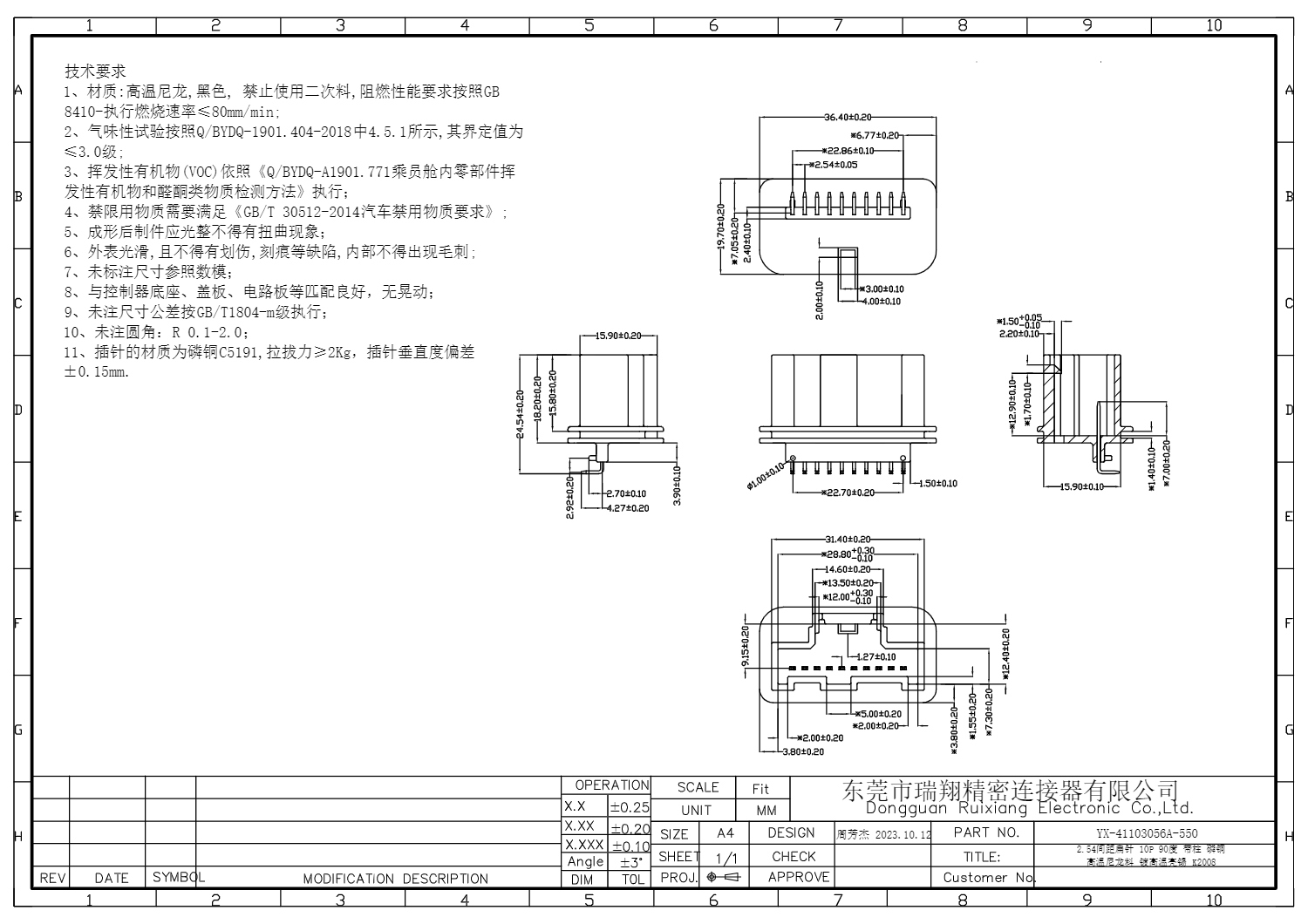

2.54mm 10P一體式連接器
PDF文檔下載
詳細介紹
技術要求
1、材質:高溫尼龍,黑色, 禁止使用二次料,阻燃性能要求按照GB 8410-執行燃燒速率≤80mm/min;
2、氣味性試驗按照Q/BYDQ-1901.404-2018中4.5.1所示,其界定值為 ≤3.0級;
3、揮發性有機物(VOC)依照《Q/BYDQ-A1901.771乘員艙內零部件揮 發性有機物和醛酮類物質檢測方法》執行；
4、禁限用物質需要滿足《GB/T 30512-2014汽車禁用物質要求》;
5、成形后制件應光整不得有扭曲現象；
6、外表光滑,且不得有劃傷,刻痕等缺陷,內部不得出現毛刺;
7、未標注尺寸參照數模；
8、與控制器底座、蓋板、電路板等匹配良好，無晃動；
9、未注尺寸公差按GB/T1804-m級執行；
10、未注圓角：R 0.1-2.0；
11、插針的材質為磷銅C5191,拉拔力≥2Kg，插針垂直度偏差 ±0.15mm.
